正弦电路分析

试卷预览

• 121交流电气设备的额定电压和额定电流通常用其（）来表示。

  A.平均值

  B.有效值

  C.幅值

  D.最大值

  开始考试练习点击查看答案
• 122已知正弦交流电庄u=100sin(2πt+60°)V。其频率为（）。

  A.50Hz

  B.2πHz

  C.1Hz

  D.100Hz

  开始考试练习点击查看答案
• 123电流=5sin(314πt+60°)V,=5sin(314πt-60°)V，二者相位关系是（）。

  A.同相

  B.反相

  C.相差120°

  D.正交

  开始考试练习点击查看答案
• 124正弦电流的有效值为7.07A,频率为100Hz,初相角为-60°,则该电流的瞬时值为（）

  A.i=5sin(100πt-60°)A

  B.i=7.07sin(100πt+30°)A

  C.i=5sin(200πt-60°)A

  D.i=10sin(200πt+60°)A

  开始考试练习点击查看答案
• 125与电流相量对应的正弦电流可写作i=（）。

  A.10sin（ωt-45°)A

  B.10sin(ωt+45°)A

  C.10sin(ωt—45°)A

  D.10sin(ωt—30°)A

  开始考试练习点击查看答案
• 126用幅值相量表示正弦电压u=537sin(ωt—90°)V,可写作（）。

  A.537∠—90°V

  B.537∠90°V

  C.=537∠(ωt—90°)V

  D.=537∠(ωt+90°)V

  开始考试练习点击查看答案
• 127下图所示正弦交流电路中，电感元件伏安关系的相量形式是（）。

  A.

  B.

  C.

  D.

  开始考试练习点击查看答案
• 128下图所示正弦交流电路中，电容元件的伐安关系相量形式是（）。

  A.

  B.

  C.

  D.

  开始考试练习点击查看答案
• 129

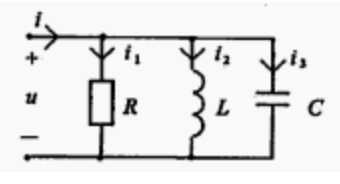

  下图所示正弦电路中，各支路电流有效值为=1A,=1A,=3A,则总电流i的有效值i为（）。



  A.5A

  B.3A

  C.A

  D.1A

  开始考试练习点击查看答案
• 130下图所示电路中，电流i的有效值为5A,的有效值为3A,则总电流的有效值为（）。

  A.2A

  B.4A

  C.8A

  D.16A

  开始考试练习点击查看答案
