- 1在图示电路中，已知US 、IS 均为正值，其工作状态为 ( ) 。
A.电压源发出功率
B.电流源发出功率
C.电压源和电流源都不发出功率
D.不确定

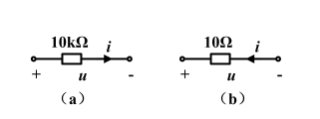

开始考试练习点击查看答案 - 2在指定的电压 u 和电流 i 的参考方向下，图中所示元件的 u 与 i 的约束方程 ( 即 VCR ) 为 ( ) 。
A.u= iR=104i，u= -iR= - 10i
B.u= -iR= - 104i，u= iR= 10i
C.u= iR= 104i，u= iR= 10i
D.u= iR= 10i，u= -iR= - 10i
开始考试练习点击查看答案
- 3在图示电阻元件 R 消耗电功率 10W ，则电压 U 为 ( ) 。
A.-5V
B.5V
C.20V
D.-20V
开始考试练习点击查看答案 - 4当电路中电流的参考方向与电流的真实方向相反时，该电流 ( ) 。
A.一定为正值
B.一定为负值
C.不能肯定是正值或负值
D.可能为负值
开始考试练习点击查看答案
