电路原理线性电阻电路的等效变换与分析

试卷预览

• 61图示电路中结点a的结点电压方程（）.

  A.8-2=2

  B.1.7-0.5=2

  C.1.7+0.5=2

  D.1.7-0.5=-2

  开始考试练习点击查看答案
• 62列网孔方程时，要把电导和电流源并联变为（）才列方程式。

  A.电阻元件和电压源并联

  B.电阻元件和电压源串联

  C.电阻元件和电流源并联

  D.电阻元件和电流源串联

  开始考试练习点击查看答案
• 63列结点方程时，要把电阻和电压源串联变为（）才列方程式。

  A.电阻元件和电压源并联

  B.电阻元件和电压源申联

  C.电导元件和电流源并联

  D.电导元件和电流源串联

  开始考试练习点击查看答案
• 64

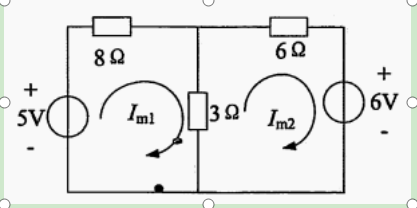

  图示电路中网孔1的网孔电流方程为（）。

  A.11-3=5

  B.11+3=5

  C.11+3=-5

  D.11-3=-5

  开始考试练习点击查看答案
• 65某电路的拓扑图如图，若仍选支路集{1，2，5，8）为树，则含连支3的基本回路是（）。

  A.{3，5，7}

  B.{3，5，6，8}

  C.{1，2，3，8}

  D.{1，2，3，6，7}

  开始考试练习点击查看答案
• 66必须设立电路参考点后才能求解电路的方法是（）。

  A.支路电流法

  B.回路电流法

  C.结点电压法

  D.网孔电流法

  开始考试练习点击查看答案
• 67自动满足基尔霍夫第一-定律的电路求解法是（）。

  A.支路电流法

  B.回路电流法

  C.结点电压法

  D.都满足

  开始考试练习点击查看答案
• 68自动满足基尔霍夫第二定律的电路求解法是（）。

  A.支路电流法

  B.回路电流法

  C.结点电压法

  D.网孔电流法

  开始考试练习点击查看答案
• 69

  列出下图所示电路中对于A点（左上角）的结点电压方程（）。

  A.

  B.

  C.

  D.

  开始考试练习点击查看答案
• 70

  用网孔分析法计算图示电路中的网孔电流i为（）。

  A.1A

  B.2A

  C.3A

  D.4A

  开始考试练习点击查看答案
