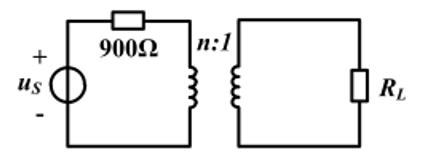

如图为一个理想变压器电路，已知负载电阻 RL= 100Ω ，求变比 n 为 3 时，负载 能从电源获得最大功率。 ( )
A.正确
B.错误
开始考试练习点击查看答案 - 22
含耦合电感电路同向串联时等效电感为 24H，反向串联时等效电感为 12H，则互感 M 为 ( ) H。
A.12
B.3
C.6
D.4
开始考试练习点击查看答案 - 23
耦合线圈的自感L1 = 2H，L2 = 8H ，则互感 M 至多只能为 ( ) H。
A.8
B.4
C.16
D.6
开始考试练习点击查看答案 - 24一个信号源的电压Us =40V, 内阻R0 = 1kΩ ，通过理想变压器接 RL = 10Ω 的负载。为使负载电阻获得最大功率，则变压器的变比 n 应为 ( ) 。
A.1
B.10
C.4
D.40
开始考试练习点击查看答案 - 25

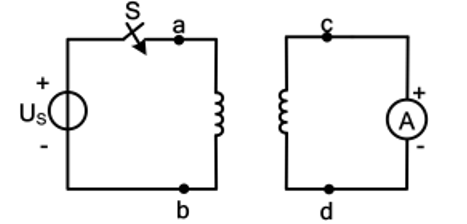

判断耦合电感同名端的实验电路如下图所示。在开关 S 闭合瞬间，若电流表指针 正向偏转，则 ( ) 为同名端。
A.a 与c 端
B.a 与d 端
C.b 与c 端
D.不确定
开始考试练习点击查看答案 - 26L1 = 10H，L2 = 6H，M = 2H 的耦合电感在次级开路时，初级的等效电感为( )。
A.10
B.12
C.14
D.16
开始考试练习点击查看答案 - 27互感线圈几何尺寸、空间位置确定后，其互感电压的大小正比于相邻线圈的电流( ) 。
A.大小
B.变化率
C.变化量
D.正负
开始考试练习点击查看答案 - 28

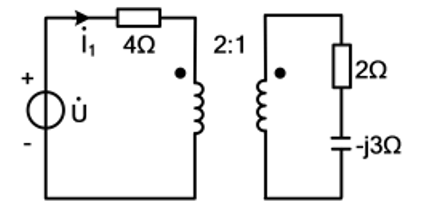

电路如图所示，U. = 12√ 2三0O V ，则理想变压器原边电流I.1 为 ( ) A。
A.1三 -45O
B.1三45O
C.2三 -90O
D.2三90O
开始考试练习点击查看答案 - 29

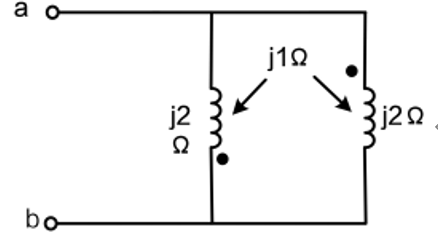

如下图所示电路中，耦合电感元件的等效感抗 Xab 为 ( ) 。
A.0.5Ω
B.1.5Ω
C.2.5Ω
D.3Ω
开始考试练习点击查看答案 - 30

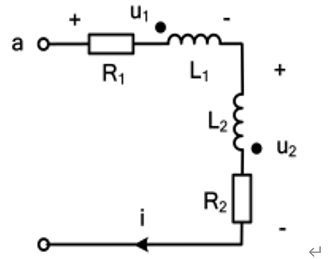

图示电路中，下面表述正确的是 ( ) 。
A.n1 = R1i + (L1 M ) di/dt
B.n1 = R1i + (L1 + M ) di/dt
C.n1 = R2 i+ (L2 M ) di/dt
D. n1 = R2 i+ (L2 + M ) di/dt
开始考试练习点击查看答案
