试卷预览
- 41
三相对称负载作三角形连接时 ( )。
A.Il = √3Ip, Ul = Up
B.Il = Ip, Ul = √3Up
C.不一定
D.都不正确
开始考试练习点击查看答案 - 42

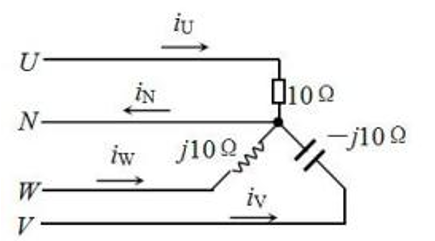

三相电路如图所示。已知电源线电压为 380V 的工频电，则中线电流为 ( ) 。
A.0A
B.22A
C.60. 1A
D.22√3A
开始考试练习点击查看答案 - 43

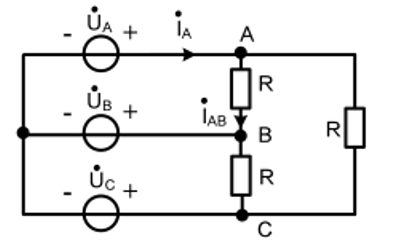

如图所示对称三相电路，已知 R=38Ω ，U(.)AB = 380三0oV ，则负载的线电流I(.)A ， 为 ( ) 。
A.I(.)A = 10三0o
B.I(.)A = 10√3三 一 30o
C.I(.)A = 30三 一 30o
D.I(.)A = 10√3三 一 30o
开始考试练习点击查看答案 - 44

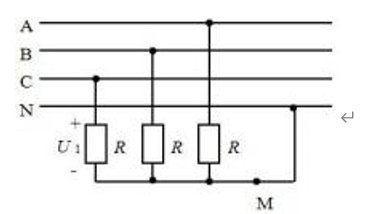

有一对称星形负载接于线电压为 380V 的三相四线制电源上，如下图所示。当在M 点断开时，U1 为 ( ) 。
A.220V
B.380V
C.190V
D.380√3V
开始考试练习点击查看答案 - 45某三相对称负载 ，其每相阻抗 Z = (8 + j6)Q ，将负载连成星形 ，接于线电压380V 的三相电源上，求三相有功功率 ( ) 。
A.11.6kW
B.3.87kW
C.7kW
D.0W
开始考试练习点击查看答案 - 46有一台三相电动机功率 P 为 3.3kW，接在相电压为 220V 的工频电源上，工作相电流 I 为 10A ，则该电动机的功率因数cosQ为 ( ) 。
A.0.45
B.0.5
C.0.7
D.0.9
开始考试练习点击查看答案 - 47

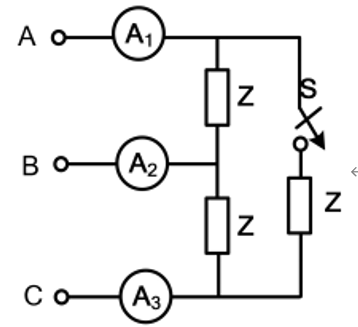

图示电路接于对称三相电源。S 接通时，A1 、A2 、A3 读数均为 17.3A；当 S 断 开时，各表的读数变为： ( ) 。
A.A1 等于10A，A2 等于17.3A ，A3 等于10A
B.A1 等于 17.3A ，A2 等于 10A ，A3 等于 17.3A
C.A1 等于 10A ，A2 等于 10A ，A3 等于 10A
D.A1 等于 17.3A ，A2 等于 17.3A ，A3 等于 17.3A
开始考试练习点击查看答案 - 48
在对称三相电路中，已知每相负载电阻 R=60Ω ，与感抗 XL=80Ω串联而成，且三 相负载是星形连接，电源的线电压 UAB (t) =380sin ( 314t+30° ) V ，则 A 相负载的线 电流为 ( ) 。
A.2.2sin ( 314t+23° ) A
B.2.2sin ( 314t-23° ) A
C.2.2sin ( 314t-53° ) A
D.2.2sin ( 314t+53° ) A
开始考试练习点击查看答案 - 49对称三相电路的一般计算步骤为 ( ) 。
A.将三角形负载和电源均变换为星形
B.将星形负载和电源均变换为三角形
C.用短路线连接所有中性点，画出一相等效电路进行计算
D.根据对称性推算其他两相电压和电流
开始考试练习点击查看答案 - 50对称三相电源的组成部分有 ( ) 的正弦电压源。
A.同频率
B.等幅值
C.初相位依次滞后 120°
D.初相位依次滞后 180°
开始考试练习点击查看答案
