第三周 电路定理（预习班）

试卷预览

• 1在使用叠加定理时，各独立源处理方法是（   ）。

  A.不作用的电压源开路处理，不作用的电流源开路处理

  B.不作用的电压源短路处理，不作用的电流源开路处理

  C.不作用的电压源短路处理，不作用的电流源短路处理

  D.不作用的电压源开路处理，不作用的电流源短路处理

  开始考试练习点击查看答案
• 2关于戴维宁定理，下列说法错误的是（   ）。

  A.戴维宁定理是把一个有源线性二端网络等效成一个电压源和电阻串联的电路模型

  B.戴维宁等效电路中的电压源电压是有源线性二端网络端口的开路电压

  C.用戴维宁等效电路替代有源二端网络，对外电路求解没有任何影响

  D.当有源二端网络内含有受控源时，求戴维宁等效电阻，可将受控源置零

  开始考试练习点击查看答案
• 3戴维宁定理所描述的等效电路仅（   ）。

  A.对外电路等效还是对内电路等效视情况具体而定

  B.对内电路等效

  C.对内、外电路都等效

  D.对外电路等效

  开始考试练习点击查看答案
• 4电源电动势是2V，内阻是0.1Ω，当外电路断开时，电路中电流和端电压分别是（   ）。

  A.0、2V

  B.20A、2V

  C.20A、0

  D.0、0

  开始考试练习点击查看答案
• 5图示二端电路中与理想电压源并联的电阻（   ）。

  A.对ab端口电压有影响

  B.对ab端口电流有影响

  C.对R所在支路的电流有影响

  D.对ab端口电压与端口电流均有影响

  开始考试练习点击查看答案

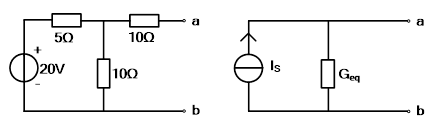

• 6图示电路的诺顿等效电路如右图，则和分别为（   ）

  A.1A，S

  B.1A，S

  C.2A，S

  D.2A，S

  开始考试练习点击查看答案
• 7将下图化简为一个电流源与电阻R并联的最简形式，其中和R分别为（   ）。

  A.，

  B.，

  C.，

  D.，

  开始考试练习点击查看答案
• 8具有一定内阻的电压表，测出实际电源的端电压为6V，则该电源的开路电压比6V（   ）。

  A.稍大

  B.稍小

  C.严格相等

  D.小很多

  开始考试练习点击查看答案
• 9某实际电源电动势，内阻，当负载获得最大功率时，负载电阻R为（   ）。

  A.1.5Ω

  B.3Ω

  C.6Ω

  D.不能确定

  开始考试练习点击查看答案
• 10负载上获得最大功率的条件是电源内阻等于负载电阻，获得的最大功率（   ）。

  A.

  B.

  C.

  D.

  开始考试练习点击查看答案
