- 1自动满足基尔霍夫第一-定律的电路求解法是（）。
A.支路电流法
B.回路电流法
C.结点电压法
D.都满足
开始考试点击查看答案 - 2必须设立电路参考点后才能求解电路的方法是（）。
A.支路电流法
B.回路电流法
C.结点电压法
D.网孔电流法
开始考试点击查看答案 - 3某电路的拓扑图如图，若仍选支路集{1，2，5，8）为树，则含连支3的基本回路是（）。
A.{3，5，7}
B.{3，5，6，8}
C.{1，2，3，8}
D.{1，2，3，6，7}
开始考试点击查看答案 - 4
图示电路中网孔1的网孔电流方程为（）。
A.11
-3
=5B.11
+3
=5C.11
+3
=-5D.11
开始考试点击查看答案
-3
=-5 - 5列结点方程时，要把电阻和电压源串联变为（）才列方程式。
A.电阻元件和电压源并联
B.电阻元件和电压源申联
C.电导元件和电流源并联
D.电导元件和电流源串联
开始考试点击查看答案 - 6
列出下图所示电路中对于A点（左上角）的结点电压方程（）。
A.
B.
C.
D.
开始考试点击查看答案
- 7

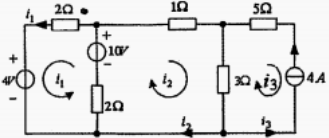

用网孔分析法计算图示电路中的网孔电流i为（）。
A.1A
B.2A
C.3A
D.4A
开始考试点击查看答案 - 8支路电流法是以（）为未知量，已知b条支路，直接利用电路的结构约束（KCL,KVL）和元件约束（伏安特性）列写（）个方程，进而求解电路中相应变量的方法，下列叙述正确的是（）。
A.支路电流，2b
B.回路电流，2b
C.支路电流，b
D.回路电流，b
开始考试点击查看答案 - 9回路电流法是以回路电流为未知量，由于回路电流自动满足（）的约束，所以只需列写（）个（）方程，进而求解电路中相应变量的方法，下列叙述正确的。
A.KYL,n-1,KCL
B.KVL,b-n+l,KCL
C.KCL，n-1,KVL
D.KCL,b-nt1,KYL
开始考试点击查看答案 - 10结点电压法是以结点电压为未知量，由于结点电压自动满足（）的约束，所以只需列写（）个（）方程，进而求解电路中相应变量的方法，下列叙述诈确的是（）.
A.KVL,r-l,KCL
B.KVL,b-n+l,KCI
C.KCL，n-1,KVL
D.KCL,b-n+1,KVI
开始考试点击查看答案
