电网线性电阻电路的等效变换与分析

试卷预览

• 1某电路的图如下图所示，下面论述正确的是（）。

  A.该电路独立的KCL方程为4个

  B.该电路独立的KVL方程为2个

  C.该电路的图是连通图，它的一个树具有3个树支，3个连支

  D.利用回路电流法求解该电路，需要列出4个独立回路电流方程

  开始考试练习点击查看答案
• 2

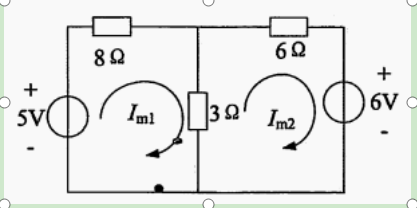

  图示电路中网孔1的网孔电流方程为（）。

  A.-3=5

  B.11+3=5

  C.11+3=-5

  D.11-3=-5

  开始考试练习点击查看答案
• 3

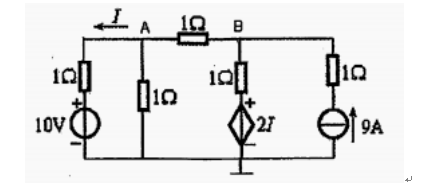

  结点电压法对B结点列写电压方程应该是（）.

  A.

  B.

  C.

  D.

  开始考试练习点击查看答案
• 4

  如图所示电路，该电路有（）个结点.（）个网孔.（）个回路。

  A.334

  B.634

  C.633

  D.336

  开始考试练习点击查看答案
• 5

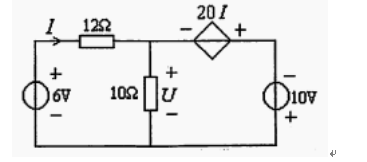

  求图示电路中的电压U=（）V。

  A.10

  B.2

  C.30

  D.20

  开始考试练习点击查看答案
• 6图所示电路中，已知=10Ω，=5Ω，a,b两端的等效电阻R为（）

  A.5Ω

  B.6Ω

  C.20/3Ω

  D.40/3Ω

  开始考试练习点击查看答案
• 7图所示电路中，所有电阻均为3Ω,a,b两端的等效电阻为（）。

  A.2.5Ω

  B.3Ω

  C.1.5Ω

  D.2Ω

  开始考试练习点击查看答案
• 8

  图所示电路中，已知==20Ω,a,b两端的等效电阻R为（）。

  A.4Ω

  B.5Ω

  C.10Ω

  D.20Ω

  开始考试练习点击查看答案
• 9

  图所示电路中，已知=20Ω，=5Ω，a,b两端的等效电阻R为（）。

  A.4Ω

  B.15Ω

  C.20Ω

  D.25Ω

  开始考试练习点击查看答案
• 10图所示电路中，可简化等效为（）。

  A.8Ω

  B.13Ω

  C.3Ω

  D.不能简单等效

  开始考试练习点击查看答案
