- 41具有一定内阻的电压表，测出实际电源的端电压为 6V ，则该电源的开路电压比6V ( ) 。
A.稍大
B.稍小
C.严格相等
D.小很多
开始考试练习点击查看答案 - 42
测得一个有源二端网络的开路电压为 60V ，短路电流为 3A ，则把一个电阻为R= 100Ω接到该网络的引出点，R 上的电压为 ( ) 。
A.60V
B.50V
C.300V
D.6V
开始考试练习点击查看答案 - 43实验测得某有源二端线性网络的开路电压为 6V 。当外接电阻 R 时，其端电压为4V ，电流为 2A ，则该网络的戴维宁等效电路的参数为 ( ) 。
A.US=4V ，R0 = 3
B.US=6V ，R0 = 2
C.US=6V ，R0 = 1
D.US=4V ，R0 = 1
开始考试练习点击查看答案
- 44
电源电动势E = 6V ，内阻 R0 = 3Ω ，当负载获得最大功率时，负载电阻 R 为( )。
A.1.5Ω
B.3Ω
C.6Ω
D.不能确定
开始考试练习点击查看答案 - 45
当一个线性时不变电阻电路同时受两个处于不同支路中的独立电源 uS1 (t ) 与 uS 2 (t )激励时，则电路中任一支路的电流应为 ( ) 。
A.i(t) = K(uS1 + uS2 )
B.i(t)= K1uS1 + K2 uS 2
C.i (t ) = K1tuS1 + K2 tuS2
D.以上三者均有可能
开始考试练习点击查看答案 - 46某电路中负载获得最大的功率为 60W ，此时电源内阻消耗的功率为 ( ) W。
A.30
B.60
C.120
D.240
开始考试练习点击查看答案 - 47负载上获得最大功率的条件是电源内阻等于负载电阻 ，获得的最大功率 Pmax ( ) 。
A.US(2) / R0
B.US(2) / 4R0
C.US(2) / 2R0
D.2US(2) / R0
开始考试练习点击查看答案 - 48

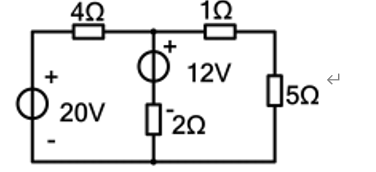

图中 5Ω电阻消耗的功率为 ( ) 。
A.10W
B.5W
C.20W
D.15W
开始考试练习点击查看答案 - 49

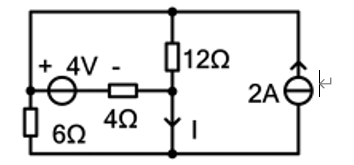

图示电路中支路电流 I 应为 ( ) 。
A.2/3A
B.1A
C.4/3A
D.2A
开始考试练习点击查看答案 - 50

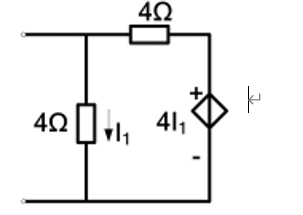

下图所示电路的输入电阻为 ( ) 。
A.2Ω
B.4Ω
C.8Ω
D.-4Ω
