- 51

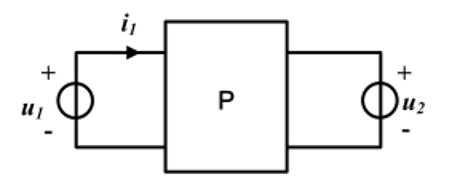

如图所示，P 为无源线性电阻电路，当 u1= 15V 和 u2= 10V 时，i1=2A；当 u1=20V 和 u2= 15V 时，i1=2.5A 。当 u1=20V ，i1=5A 时，u2 应该为 ( ) 。
A.10V
B.- 10V
C.12V
D.- 12V
开始考试练习点击查看答案 - 52

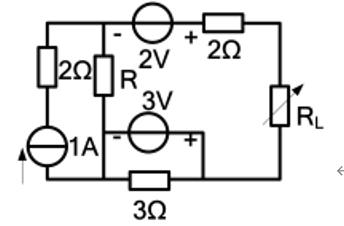

下图电路中，要使 RL 获得最大功率，需调至RL 等于 3Ω ，由此可知电路中的 R 值为 ( ) 。
A.1Ω
B.2Ω
C.3Ω
D.4Ω
开始考试练习点击查看答案 - 53

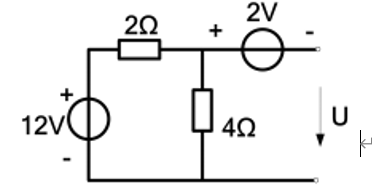

下图电路中，电压 U 为 ( ) 。
A.12V
B.14V
C.8V
D.6V
开始考试练习点击查看答案 - 54

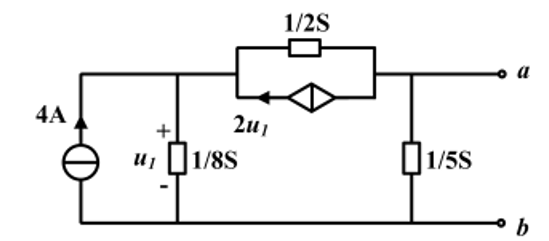

电路如下所示，将其变为诺顿等效电路图，则 ISC = ( ) A。
A.6.8
B.5.2
C.4.4
D.2
开始考试练习点击查看答案 - 55

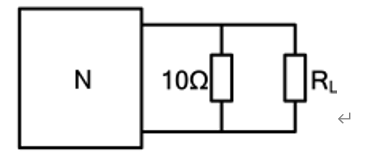

如下图所示电路 ，已知当RL = 9
时它获得的最大功率 ，试求 N 内的戴维宁等效的等效电阻R0 ( ) 。
A.30Ω
B.60Ω
C.90Ω
D.120Ω
开始考试练习点击查看答案 - 56

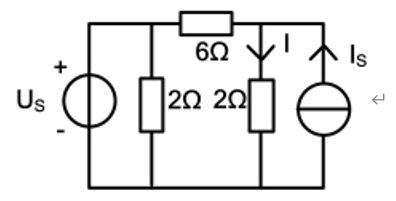

下图电路中，IS =0A 时，I=2A ，则当IS =8A 时，I 为 ( ) 。
A.4A
B.6A
C.8A
D.8.4A
开始考试练习点击查看答案 - 57

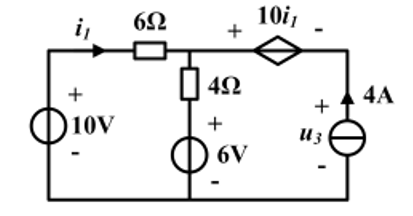

电路图如下所示，则电压 u3 = ( ) V。
A.41.2
B.19.6
C.29.2
D.-29.2
开始考试练习点击查看答案 - 58

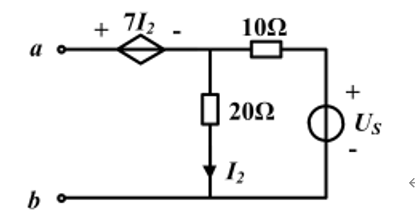

如图所示电路，US= 10V ，求 ab 端等效电阻为 ( ) 。
A.3Ω
B.6Ω
C.9Ω
D.12Ω
开始考试练习点击查看答案 - 59

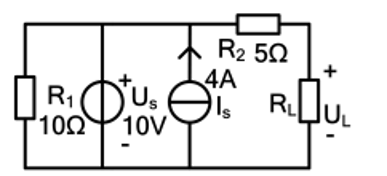

在图示电路中，当电压源US 单独作用时，电阻RL 的端电压UL = 5V ，那么当电流源IS 单独作用时，电阻 RL 的端电压UL 又将变为 ( ) 。
A.20V
B.-20V
C.0V
D.- 10V
开始考试练习点击查看答案 - 60
计算图示电路中负载电阻获得的最大功率为 ( ) 。
A.1W
B.2.5W
C.4W
D.9/ 16W
开始考试练习点击查看答案
