- 31戴维南等效电路是指一个电阻和一个（ ）的串联组合。
A.电感
B.电容
C.电流源
D.电阻
开始考试练习点击查看答案 - 32下图所示电路求解方法最为简便的是（ ）。
A.用弥尔曼定理求解最为简便，因为电路中只有两个结点
B.齐性定理最为简便，因为电路中只有两个电源
C.相量法最为简便,因为电阻的电压电流同相位
D.谐波分析法最为简便，因为电路中只有直流分置
开始考试练习点击查看答案 - 33图示电路中电阻RL获得的最大功率为（ ）。
A.2.25W
B.2.5W
C.4W
D.12W
开始考试练习点击查看答案 - 34在图示电路中，己知：E=9V,
,当电压源E单独作用时，通过
的电流是1mA,那么当电压源E和电流源
共同作用时，通过电阻的电流
是（ ）。
A.3
B.4
C.-3
D.-4
开始考试练习点击查看答案 - 35求线性有源二端网络内阻时，无源网络的等效电阻法，应将电流源（ ）处理。
A.开路
B.短路
C.不变以有
D.均可
开始考试练习点击查看答案 - 36在计算非线性电阻电路的电压和电流时，叠加定理（ ）。
A.可以用
B.不能用
C.有条件地使用
D.无法确定
开始考试练习点击查看答案 - 37如下图所示电路，已知当RL=9Ω时它获得最大功率，试求N内的戴维宁等效电路的等效电阻R为（ ）。
A.30Ω
B.60Ω
C.90Ω
D.120Ω
开始考试练习点击查看答案 - 38下图电路中R为（ ）时获得功率最大。
A.5Ω
B.7Ω
C.10Ω
D.12Ω
开始考试练习点击查看答案

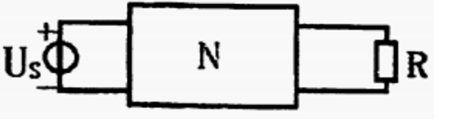

- 39电路如图所示：若Us=6V，R='∞，则R的端电压为5V，若Us=12V，R=0，则流过R的电流为2A，若Us=12V，R=5Ω，求流过R的电流I为（ ）。
A.1
B.1.5
C.2
D.0.5
开始考试练习点击查看答案 - 40如图所示，运用叠加定理求得电流I为（ ）。
A.0.5A
B.-0.5A
C.1.5A
D.-1.5A
开始考试练习点击查看答案
