图所示电路，已知U=3V，R为（）。

试卷相关题目

• 1

  下列关于图中电源的转换正确的是（）。

  A.=18V,R-3Ω

  B.=18V，R-2Ω

  C.=-18V，R-3Ω

  D.=-18V，R-2Ω

  开始考试点击查看答案
• 2

  所示电路中，利用电源等效变换过程，求i为（）。

  A.0.5A

  B.2A

  C.1A

  D.0.125A

  开始考试点击查看答案
• 3图所示电路中，输入电阻。为（）。

  A.12

  B.50

  C.20

  D.30

  开始考试点击查看答案
• 4

  应用等效变换的方法，R=4Ω,图示电路中的为（）.

  A.0.5A

  B.2A

  C.1A

  D.3A

  开始考试点击查看答案
• 5

  图示AB端口的输入电阻R为（）。

  A.150

  B.50

  C.100

  D.300

  开始考试点击查看答案
• 6图示电路的为（）。

  A.2V

  B.4V

  C.8V

  D.12V

  开始考试点击查看答案
• 7

  电路如图所示，ab两端的等效电阻为（）

  A.1Ω

  B.5Ω

  C.2Ω

  D.3.5Ω

  开始考试点击查看答案
• 8

  如图是某实际电压源的外特性曲线，则该电源的等效内阻等于（）。

  A.4Ω

  B.3Ω

  C.6Ω

  D.2/3Ω

  开始考试点击查看答案
• 9

  求图所示电路的等效电阻，其中=====3Ω,=（）。

  A.3Ω

  B.4Ω

  C.9Ω

  D.6Ω

  开始考试点击查看答案
• 10

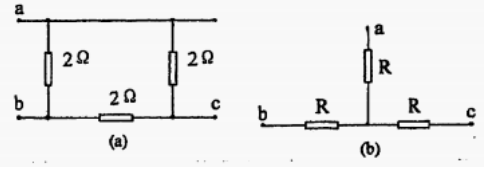

  若将图（a）所示电路等效变换为图（b）电路，问R（）

  A.Ω

  B.1Ω

  C.4Ω

  D.1Ω

  开始考试点击查看答案
