- 11基尔霍夫定理和叠加定理都只适合线性电路。 ( )
A.正确
B.错误
开始考试练习点击查看答案 - 12叠加定理不仅适用于计算线性电路的电流与电压，也适用于计算非线性电路中的电压和电流。 ( )
A.正确
B.错误
开始考试练习点击查看答案 - 13应用叠加定理时，电路中不能含有电容或电感元件。 ( )
A. 正确
B.错误
开始考试练习点击查看答案 - 14

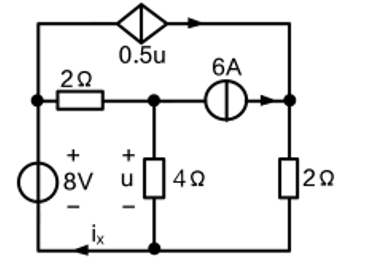

电路如图所示，用叠加原理可求得 8V 电压源吸收 32W 的功率。 （ ）
A.正确
B.错误
开始考试练习点击查看答案 - 15叠加原理适用于功率计算。 ( )
A.正确
B.错误
开始考试练习点击查看答案 - 16

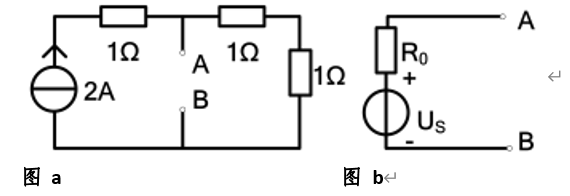

某一有源二端线性网络如图 a 所示 ，它的戴维宁等效电压源如图b 所示 ，其中 US 值为 ( ) 。
A.6V
B.4V
C.2V
D.0V
开始考试练习点击查看答案 - 17

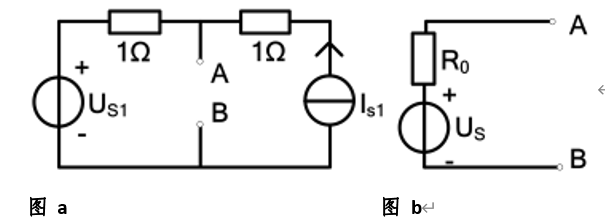

某一有源二端线性网络如图 a 所示，已知：US1= 1V，IS1=2A 。该网络的戴维宁等 效电压源如图 b 所示，其中 US 的值为 ( ) 。
A.1V
B.2V
C.3V
D.4V
开始考试练习点击查看答案 - 18

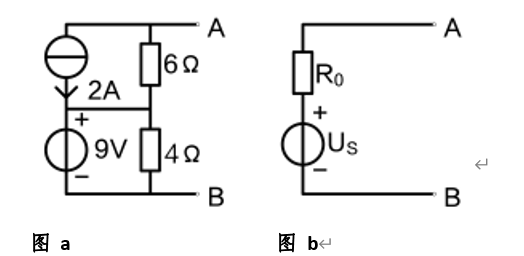

图 a 所示电路的等效电压源电路如图 b 所示。则图 b 中的 US 和 R0 的值分别为 ( ) 。
A.20V ，6Ω
B.3V ，10Ω
C.-3V ，6Ω
D.-20V，10Ω
开始考试练习点击查看答案 - 19

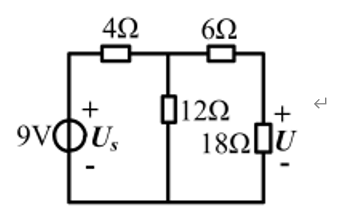

已知电源电压是 9V ，那么 18 欧姆电阻上的电压是 ( ) V。
A.9
B.4.5
C.6
D.8
开始考试练习点击查看答案 - 20

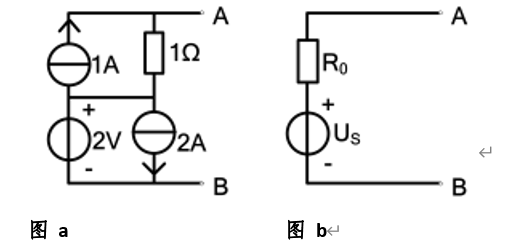

图 a 所示电路的等效电压源电路如图b 所示。则图 b 中的 US 和 R0 的值分别为 ( ) 。
A.1V ，1Ω
B.2V ，3Ω
C.3V ，1Ω
D.2V ，1Ω
