- 1对称三相交流电路中，三相负载为Y形连接，当电源电压不变，负载变为△形连接时，对称三相负载所吸收的功率（ ）。
A.增大
B.减小
C.不变
D.无影响
开始考试练习点击查看答案 - 2如图所示三相对称电路，线电压为380V，线电流为3A，若功率表W的读数为684W，则功率因数应为下列哪项数值（ ）。
A.0.6
B.0.8
C.0.7
D.0.9
开始考试练习点击查看答案 - 3若对称三相电源连成三角形，则三角形回路电流为（ ）。(|Z|为各相绕组阻抗)。
A.无穷大
B.0A
C.380/3|Z|A
D.660/3|Z|A
开始考试练习点击查看答案 - 4如图所示三相电路，断开开关S时，电流表A的读数为10A，若闭合开关S，则电流表A的读数为（ ）。
A.17.32A
B.10A
C.18.66A
D.26.46A
开始考试练习点击查看答案 - 5如图所示：三相对称负载进行三角形连接，当S1、S2均闭合时，各电流表的读数均为17.3A，三相功率P=4.5kW，当S1闭合、S2断开时，各电流表的读数和三相功率分别为（ ）。
A.17.3A，17.3A，17.3A,4.5kW
B.10A，17.3A，10A，3kW
C.10A，10A，10A，3kW
D.10A，17.3A，10A，1.5kW
开始考试练习点击查看答案 - 6对称三相电路如图所示：已知对称三相负载吸收的功率为2.5kW，功率因数λ=cosφ=0.866(感性)，线电压为380V，求图中两个功率表的读数分别为（ ）。
A.1664.4W，832.2W
B.1664.4W，1664.4W
C.832.2W，832.2W
D.1257.2W，687.9W
开始考试练习点击查看答案 - 7某三相对称负载为三角形连接，已知电源线电压UL=380V，测得线电流IL=15A，三相功率P=8.5kW，则该三相对称负载的功率因数为（ ）。
A.0.616
B.0.734
C.0.861
D.0.923
开始考试练习点击查看答案 - 8如图所示：已知U1=U₂=U₃=220V，R=40Ω，R₂=R₃=20Ω，R0=3Ω，通过R0的电流为（ ）。
A.10A
B.20A
C.30A
D.40A

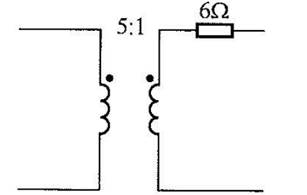

开始考试练习点击查看答案 - 9如图所示二端口的传输矩阵为（ ）。
A.
B.
C.
D.
开始考试练习点击查看答案
- 10如图所示对称三相电路，相电压为200V，Z=100√3+j100Ω，功率表W1的读数为（ ）。
A.100√3W
B.200√3W
C.300√3W
D.400√3W
