试卷预览
- 1列节点方程时，要把元件和电源变为（ ）。
A.电导元件和电压源
B.电阻元件和电压源
C.电导元件和电流源
D.电阻元件和电流源
开始考试练习点击查看答案 - 2有源二端网络的短路电流为16A，等效内阻为8Ω，开路电压为（ ）V。
A.2
B.8
C.16
D.128
开始考试练习点击查看答案 - 3列写节点电压方程时，如图所示电路，节点B的自导为下列哪项数值（ ）。
A.4S
B.6S
C.3S
D.2S

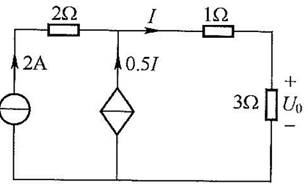

开始考试练习点击查看答案 - 4在如图所示电路中，求电压U0=（ ）。
A.12V
B.-12V
C.1.5V
D.-1.5V
开始考试练习点击查看答案 - 5下列关于支路电流法错误的是（ ）。
A.以支路电流作为未知量的求解方法
B.根据KCL定律，对于n个节点、b个支路的电路，可以列出(n-1)个节点电流方程
C.根据KVL定律，对于n个节点、b个支路的电路，可以列出m=b-(n-1)个独立回路电压方程
D.总共得到以支路电流为未知量的b-1个独立方程

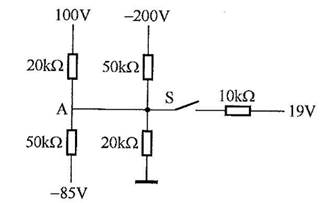

开始考试练习点击查看答案 - 6采用节点电压法求如图所示电路中闭合S时的UA（ ）。
A.5V
B.-5V
C.3V
D.-3V
开始考试练习点击查看答案 - 7下列关于网孔电流法的说法错误的是（ ）。
A.自阻总是正的
B.互阻有正有负
C.两网孔电流在共有支路上的参考方向相同则互阻为正
D.两网孔电流在共有支路上的参考方向相反则互阻为正
开始考试练习点击查看答案 - 8用网孔电流法求解如图所示电路中电压源支路中的电流i为（ ）。
A.1.83A
B.1A
C.-1.83A
D.-1A
开始考试练习点击查看答案 - 9求如图所示电路中电流I为（ ）。
A.1A
B.-1A
C.5A
D.-5A
开始考试练习点击查看答案 - 10用节点电压法求如图所示电路中的电流I0=（ ）。
A.7/110A
B.-7/110A
C.0.1A
D.-0.1A
开始考试练习点击查看答案
