第七章 含耦合电感电路分析与计算（寒假班）

试卷预览

• 1如图所示电路的谐振频率f为（   ）。

  A.79.58Hz

  B.238.74Hz

  C.159.16Hz

  D.477.48Hz

  开始考试练习点击查看答案

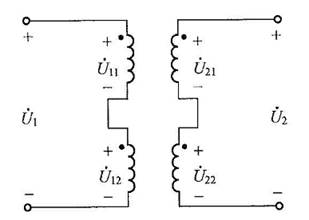

• 2两台U1N/U2N=220V/110V的单相变压器，按如图所示连接在U1=220V的电源上，二次侧开路;若二次侧有一个变压器绕组反接，则输出电压U₂为（   ）。

  A.220V

  B.110V

  C.55V

  D.0V

  开始考试练习点击查看答案

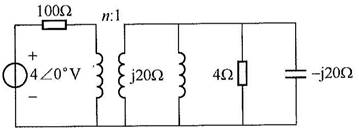

• 3如图所示电路，n为下列哪项数值时，4Ω电阻可以获得最大功率（   ）。

  A.2

  B.7

  C.3

  D.5

  开始考试练习点击查看答案

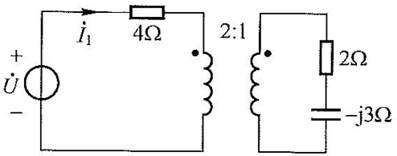

• 4电路如图所示：Ù=12√2∠0°V，理想变压器一次侧电流I1为（   ）。

  A.1∠-45°A

  B.1∠45°A

  C.2∠-90°A

  D.2∠90°A

  开始考试练习点击查看答案
• 5如图所示电路，电源电压有效值为10V，内阻为1000，负载电阻为2Ω，当阻抗匹配时，电源输出功率为（   ）W。

  A.0.25

  B.0.02

  C.0.5

  D.1

  开始考试练习点击查看答案
• 6设如图所示变压器为理想变压器，且Us=90√2sinωtV，闭合开关S时，信号源的内阻R1与信号源右侧电路的等效电阻相等，断开开关S后，电压（   ）。

  A.U1，因变压器变比k及电阻RL.R1未知，无法确定

  B.U1=45√2sinωtV

  C.U1=60√2sinωtV

  D.U1=30√2sinωtV

  开始考试练习点击查看答案
• 7两个U1N/U2N=220V/110V的单相变压器，按如图所示连接在U1=220V的电源上，二次侧开路，则一次侧电压有效值U12为（   ）。

  A.220V

  B.110V

  C.55V

  D.0V

  开始考试练习点击查看答案
• 8如图所示电路，一次侧开路，求电压U1(t)的表达式是（   ）。

  A.M/L1U2(t)

  B.L1/MU2(t)

  C.M/L2U2(t)

  D.L2/MU2(t)

  开始考试练习点击查看答案
• 9如图所示：耦合电感(空心变压器)的伏安关系为（   ）。

  A.

  B.

  C.

  D.

  开始考试练习点击查看答案
• 10两台U1N/U2N=220V/110V的单相变压器，按如图所示连接在U1=220V上，二次侧开路，一次侧电压有效值U11为（   ）。

  A.220V

  B.110V

  C.55V

  D.0V

  开始考试练习点击查看答案
