第二章-线性电阻电路的等效变换与分析（9-12月份）

试卷预览

• 1两个阻值相同的电阻，并联后总电阻为5Ω，将他们改为串联，串联后总电阻为（    ）Ω。

  A.25

  B.5

  C.20

  D.10

  开始考试练习点击查看答案
• 2标明“100Ω，4W”和“100Ω，25W”的两个电阻串联时，允许加的最大电压为（    ）。

  A.40V

  B.70V

  C.60V

  D.140V

  开始考试练习点击查看答案
• 3电路如下图所示，下列说法正确的是（    ）。

  A.i1=1A；i2=2A

  B.i1=2A；i2=2A

  C.i1=2A；i3=1A

  D.i1=1A；i3=2A

  开始考试练习点击查看答案
• 4把图a所示的电路改为图b的电路，其负载电流I1和I2将（    ）。 图a      图b

  A.增大

  B.不变

  C.减小

  D.不确定

  开始考试练习点击查看答案
• 5实际电源的电路模型可以由（    ）表示。

  A.理想电压源

  B.理想电压源与电阻串联

  C.理想电压源与电阻并联

  D.理想电流源与电阻串联

  开始考试练习点击查看答案
• 6电路如图所示，US为独立电压源，若外电路不变，仅电阻变化时，将会引起（    ）。

  A.端电压U的变化

  B.输出电流I的变化

  C.电阻R支路电流的变化

  D.上述三者同时变化

  开始考试练习点击查看答案
• 7几个电阻串联时，流过每个电阻的电流（    ），电路两端总电压等于各电阻上电压之（    ）。

  A.不等，和

  B.不等，差

  C.相等，和

  D.相等，差

  开始考试练习点击查看答案
• 8下图所示电路中，a点的电位为（    ）V。

  A.-3

  B.5

  C.2

  D.3

  开始考试练习点击查看答案
• 9如图所示电路，电阻R应为（   ）。

  A.18Ω

  B.9Ω

  C.6Ω

  D.3Ω

  开始考试练习点击查看答案

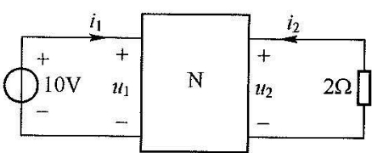

• 10如图所示无源电阻双口网络，开路电阻参数R=则i₂=（   ）A。【本科】

  A.0.8

  B.1.25

  C.-0.8

  D.-1.25

  开始考试练习点击查看答案
