第四章-电路定理（9-12月份）

试卷预览

• 1 在图示电路中，已知：IS=5A，当IS.US共同作用时，UAB=4V。那么当电压源US单独作用时，电压UAB应为（    ）。

  A.-2V

  B.6V

  C.-6V

  D.2V

  开始考试练习点击查看答案
• 2如图所示电路，电路中的U=（    ）V。

  A.4V

  B.6V

  C.8V

  D.7V

  开始考试练习点击查看答案

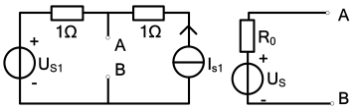

• 3某一有源二端线性网络如图a所示，已知：US1=1V，IS1=2A。该网络的戴维宁等效电压源如图b所示，其中US的值为（    ）。 图a       图b

  A.1V

  B.2V

  C.3V

  D.4V

  开始考试练习点击查看答案
• 4已知电源电压是9V，那么18欧姆电阻上的电压是（    ）V。

  A.3

  B.4.5

  C.6

  D.8

  开始考试练习点击查看答案
• 5戴维南定理适用于有源二端（   ）网络。

  A.线性

  B.非线性

  C.线性和非线性

  开始考试练习点击查看答案
• 6负载获得最大功率的条件是电源内阻等于负载电阻，获得最大功率Pmax（    ）。

  A./R0

  B./4R0

  C./2R0

  D./R0

  开始考试练习点击查看答案
• 7下图电路中，负载电阻RL可以改变，问RL等于（    ）时其上获得的功率最大。

  A.1Ω

  B.3Ω

  C.5Ω

  D.7Ω

  开始考试练习点击查看答案
• 8下图电路中，电压U为（    ）。

  A.12V

  B.14V

  C.8V

  D.6V

  开始考试练习点击查看答案
• 9 如下图所示电路，已知当RL=9Ω时它获得的最大功率，试求N内的戴维宁等效的等效电阻R0（    ）。

  A.30Ω

  B.60Ω

  C.90Ω

  D.120Ω

  开始考试练习点击查看答案
• 10电路如下所示，将其变为戴维宁等效电路图，则Uoc=（    ）V，Req=（    ）。

  A.Uoc=4V，Req=2Ω

  B.Uoc=0V，Req=5.6Ω

  C.Uoc=-4V，Req=7Ω

  D.Uoc=0V，Req=7Ω

  开始考试练习点击查看答案
