- 1（ ）以客观存在的支路电流为未知量，直接应用KCL定律和KVL定律列写（ ）个方程，进而求解电路中相应变量的方法。
A.支路电流法2b
B.支路电流法b
C.回路电流法2b
D.回路电流法b
开始考试练习点击查看答案 - 2图示电路中网孔1的网孔电流方程为（ ）。
A.11Im1-3Im2=5
B.11Im1+3Im2=5
C.11Im1+3Im2=-5
D.11Im1-3Im2=5

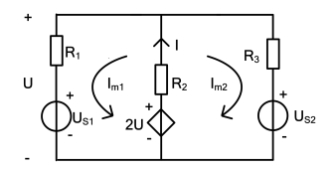

开始考试练习点击查看答案 - 3如图所示电路，网孔电流为Im1和Im2，网孔电流的参考方向已标注于图中，在列写网孔电流方程时，将受控源当做独立电压源处理，同时，应该添加一个受控电压源补充方程为（ ）。
A.I=Im1-Im2
B.U=US1-R1Im1
C.I=Im1+Im2
D.U=US1+R1Im1
开始考试练习点击查看答案 - 4 回路电流法的实质就是以（ ）为变量，直接列写（ ）方程。
A.网孔电流，KVL
B.支路电流，KCL
C.回路电流，KCL
D.回路电流，KVL
开始考试练习点击查看答案 - 5 在列写回路电流方程时，自阻（ ），互阻（ ）。
A.恒为正，视情况有正.负
B.恒为负，视情况有正.负
C.恒为正，恒为正
D.恒为正，恒为负
开始考试练习点击查看答案 - 6 能自动满足基尔霍夫第二定律的电路求解法是（ ）。
A.支路电流法
B.回路电流法
C.节点电压法
D.网孔电流法
开始考试练习点击查看答案 - 7必须设立电路参考点后才能求解电路的方法是（ ）。
A.支路电流法
B.回路电流法
C.节点电压法
D.网孔电流法
开始考试练习点击查看答案 - 8下图所示电路中，IS1、IS2和US均为正值，且IS2>IS1，则发出功率的电源是（ ）。
A.电压源US
B.电流源IS2
C.电流源IS2和电压源US
D.电流源IS1
开始考试练习点击查看答案 - 9 下图所示电路中，电流I为（ ）。
A.8A
B.2A
C.-2A
D.4A
开始考试练习点击查看答案 - 10 图示电路中电流源两端电压U应为（ ）V。
A.-30
B.-18
C.18
D.30
